INTRODUCCION A LA CONSTRUCCION

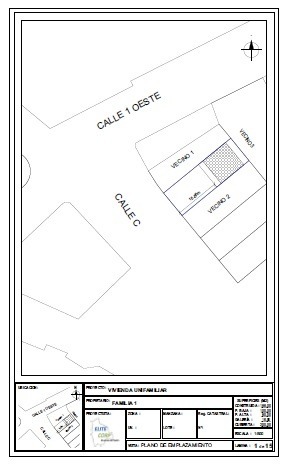

Planos.-
Es la representación grafica de un objeto real, por medio del cual se muestran los detalles propios del mismo.
La inmensa mayoría de los planos con los que se trabaja en construcción representan las diversas partes de un edificio a un tamaño reducido a escala.
Escala.-
Es el aumento o disminución del tamaño real del objeto en un número exacto de veces, sea mayor o menor de acuerdo al caso.

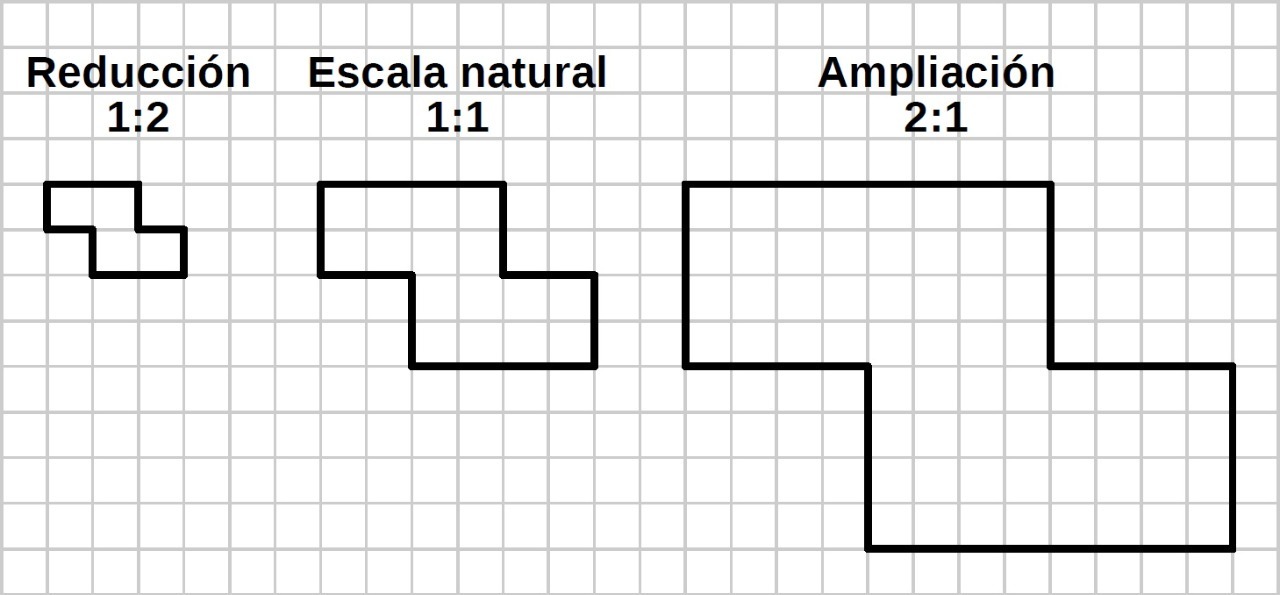

Así por ejemplo, si representamos un plano a menor o mayor tamaño que el objeto real, se dirá que el objeto lo hemos representado gráficamente a escala. Estas escalas pueden ser de tres tipos:
1. Escala natural.-
Es la que gráficamente representa en un plano los detalles del objeto de acuerdo a tamaño natural, es decir que el plano es del tamaño del objeto.
2. Escala de ampliación.-
En ocasiones es necesario el conocer los detalles de menor tamaño real representado gráficamente una cantidad exacta de veces más grande, por ejemplo: las piezas electrónicas, piezas mecánicas de precisión y otras que se hacen necesarias su ampliación para conocer mejor su detalle de fabricación, este tipo de escala es más utilizado en la ingeniería electrónica, mecánica y cibernética.
3. Escala de reducción.-
Es la escala por medio de la cual se representa de forma gráfica y reducida en un número exacto de veces el tamaño natural del objeto, este tipo de escala es la que más empleamos en el campo de la construcción.
Ejemplo de aplicación de escalas: como ya lo hemos dicho antes, la escala que utilizaremos nosotros como constructores, es la escala de reducción, así pues si necesitamos representar en un plano un terreno de 12,00m * 30,00m a escala de 1:100, deberemos reducir el tamaño real del terreno en 100 veces, es decir que debemos dividir cada una de la medidas entre 100, entonces en nuestro grafico tendremos:
12,00m/100 = 0,12m = 12,00cm
30,00m/100 = 0,30m = 30,00cm
Obteniendo un gráfico de 12,00cm * 30,00cm
De igual forma si optamos por reducir aún más el tamaño real en un plano solo debemos aumentar el número de reducción, por ejemplo: representando el lote de terreno de 12,00m*30,00m a una escala de 1:200 tendremos:
12,00m/200 = 0,06m = 6,00cm
30,00m/200 = 0,15m = 15,00cm
Obteniendo un gráfico de 6,00cm x 15,00cm.
Si observamos entonces con atención podremos comprender que, el primer número indica la unidad del objeto y el segundo numero indica la cantidad de veces en que será reducido, o dicho de otro modo el numero uno se reemplazará con la medida original del objeto y el segundo número es la cantidad en que será dividido para llegar al tamaño en que será graficado.
