Cotas o acotaciones.-

Son las medidas indicadas en los planos, mismas que señalan las medidas reales del objeto en sus diferentes direcciones, sean estas medidas de largo, ancho, alto, espesor u otra medida que necesitemos, estas cotas vendrán acompañadas en algunos casos de su unidad de medida, las cotas son líneas que indican en el grafico el principio y final de una medida, teniendo en los extremos de esta línea un símbolo ya sea en forma de línea de quebrado, en x, en punta de flecha, en punto o en círculo pequeño.

Nota.-

En ocasiones podemos encontrarnos con la situación de recibir un plano incompleto, en el cual solo se muestren algunas acotaciones y no esté indicada la escala en el plano, para solucionar este percance debemos de tener en cuenta que

          La escala es: el número exacto de veces en las que se reduce o aumenta un objeto a partir del tamaño real

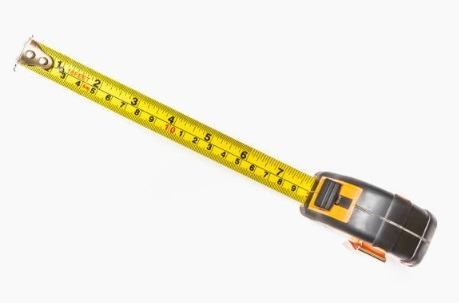

Así pues, si contamos con un plano en el que se presenta aunque sea una cota o acotamiento podemos deducir que la Escala será pues el resultado de la división de la medida del acotamiento entre la medida que podamos leer con una regla estándar de medida o un flexómetro.

Por ejemplo, si en el plano se presenta una cota que indica 4,00m y con la regla o flexómetro medimos 4,00cm tendremos que:

4,00m = 400,00cm = (medida descrita en cota o acotamiento)
4,00cm = (medida leída con la regla o flexómetro)

Escala = (medida descrita en cota o acotamiento)/(medida leída con la regla o flexómetro) = 4,00m/4,00cm = 400cm/4,00cm = 100

De esta forma determinamos que nuestra escala es de 1:100

Ahora, si por ejemplo la cota indica en el plano la medida de 5,00m y la medida que leemos con la regla es 10,00cm debemos hacer la misma operación, entonces:

5,00m = 500,00cm = (medida descrita en cota o acotamiento)

10,00cm = (medida leída con la regla o flexómetro)

Escala = (medida descrita en cota o acotamiento)/(medida leída con la regla o flexómetro) = 5,00m/10,00cm = 500,00cm/10,00cm = 50

De esta forma determinamos que nuestra escala es de 1:50

Notemos que en ambas situaciones, "primeramente debemos tener ambas medidas en la misma unidad", es decir, si medimos tomando en cuenta el centímetro (cm) como unidad de medida, también la cota debemos representarla en centímetro, si medimos tomando en cuenta el metro (m) como unidad de medida, la cota también debemos de tomarla en metros, para así poder proceder a la simplificación.
