Los planos como hemos dicho antes son representaciones graficas que muestran los detalles de un edificio, estos detalles pueden tener diferentes vistas o puntos de observación, estas vistas son:

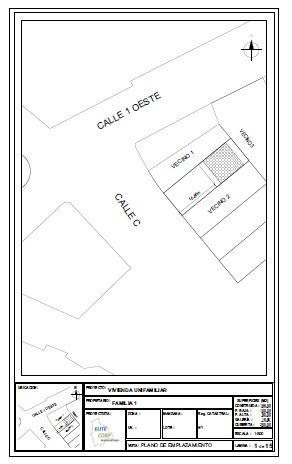

Es la vista aérea del edificio a partir de una altura determinada con anterioridad, la que nos puede mostrar el trazado de las excavaciones, la forma de los muros y las aberturas consideradas como ser puertas y ventanas, nos muestra también los detalles de cubierta o terminaciones de las mismas, así como la ubicación de una edificación dentro del terreno que albergará el mismo lo cual se llama emplazamiento de edifico.

Es la vista que nos muestra las terminaciones exteriores del edificio u objeto en estudio desde los diferentes frentes, entre los que diferenciamos: Fachada principal o vista frontal, la fachada posterior o vista posterior, las fachadas laterales o vistas de costado sea este izquierdo o derecho.

Son detalles de la obra, en la que nos muestra una vista del edificio luego de un corte imaginario, en el cual podemos observar las diferentes alturas y espesores de fundaciones, muros, vigas, entrepisos, cubiertas, pisos, aberturas, etc.

Los planos al ser una representación grafica de los edificios, tienen el fin de darnos a conocer las diferentes partes con las que cuenta el mismo así como las características constructivas, es decir, detalles de metodologías constructivas en el caso de replanteos, excavaciones, fundaciones, cerramientos, estructura, instalaciones, detalles de carpinterías y otros, entre los que se presentan como básicos para cada obra en ejecución son:
Planta arquitectónica.- En el que se muestra la distribución de los espacios y su funcionalidad, con un esquema supuesto del amueblamiento del edificio proyectado, la ubicación dentro del mismo terreno y su respectiva orientación con referencia al Norte Cardinal.

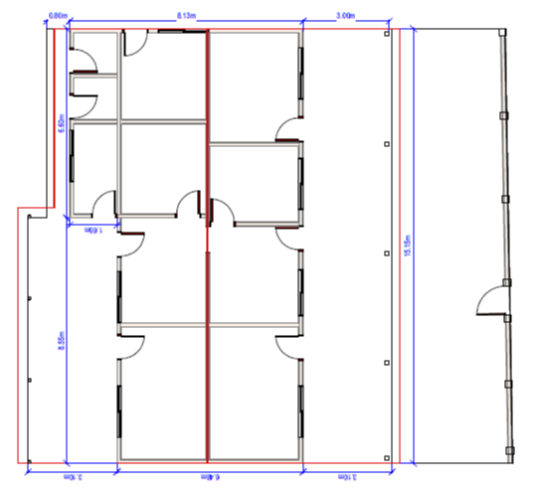

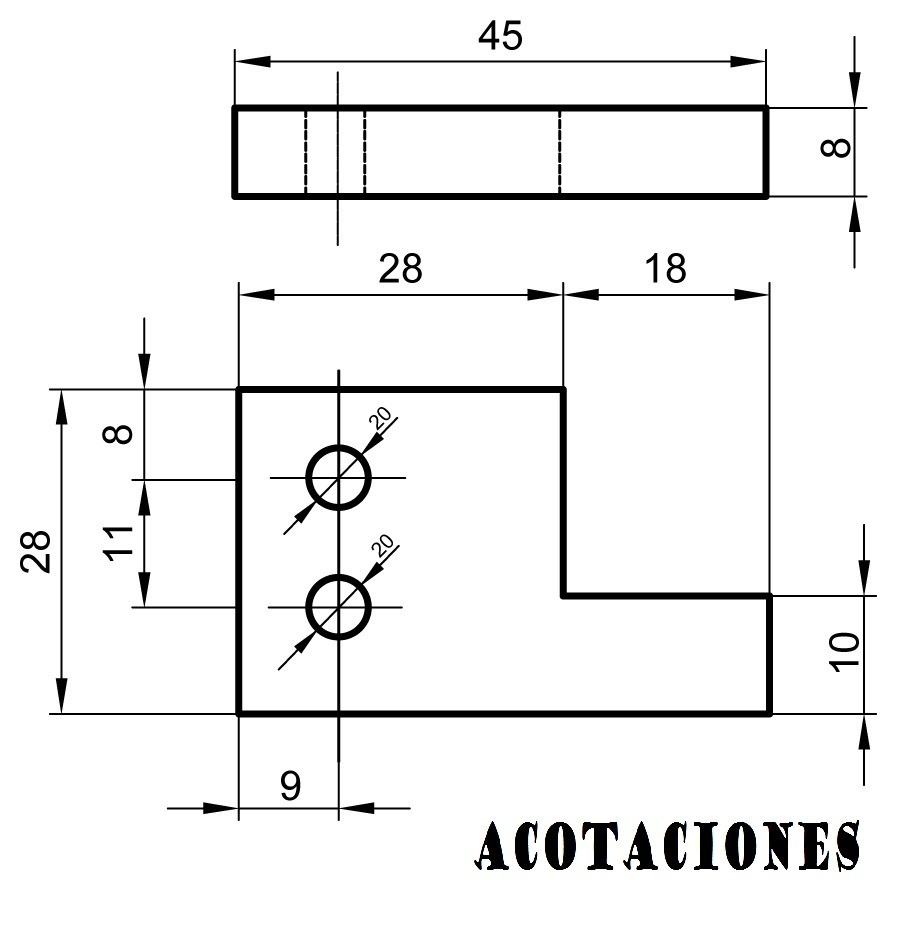

Planta acotada.- Es similar al plano anterior, con la diferencia que en lugar de presentarse amoblado se presentará con el acotamiento respectivo, es decir con las medidas representadas a través de cotas.

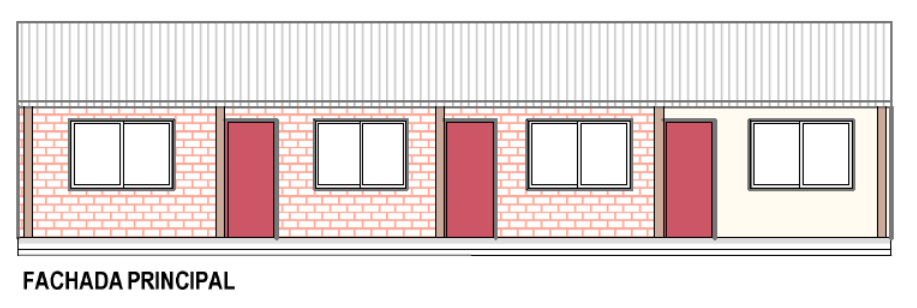

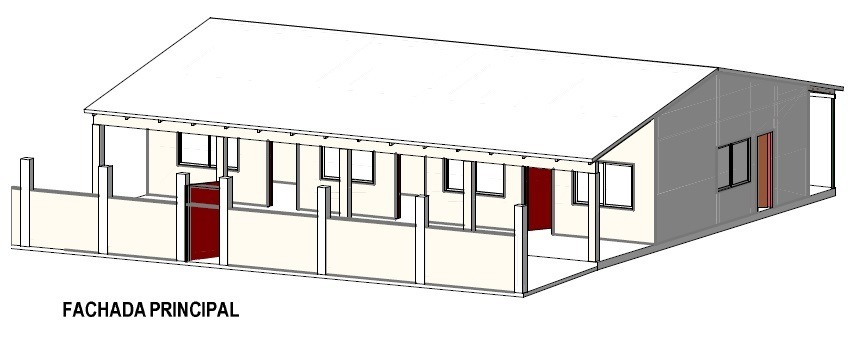

Fachada principal.- Es la vista principal del edificio, puesto que es la que se observa en primer instancia a partir de la entrada o vista de calle, también llamada vista frontal, esta vista puede ir complementada con figuras o siluetas de personas, detalles que harán más presente la imagen del edificio concluido.
Fachada posterior y lateral.- Es la vista secundaria del edificio, aunque en ocasiones podemos observar que la construcción se la realiza apegada al límite posterior del terreno, lo cual hace innecesario el plano con esta vista, esta situación también se presenta con las vistas laterales, sin embargo deben ser tomadas en cuenta al momento de iniciar el diseño del proyecto.

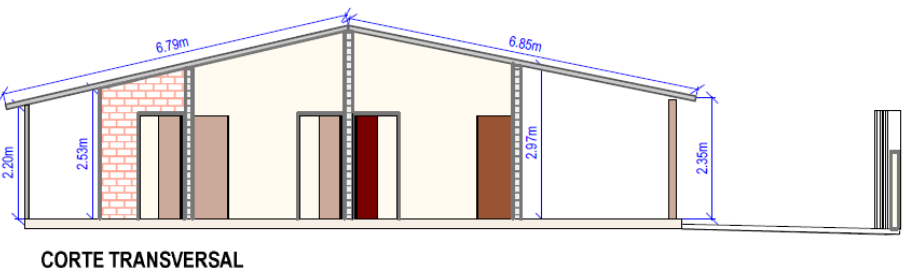

Cortes.- Estos son indicados en el plano de planta con líneas segmentadas o continuas que indican el lugar en que se realiza el corte y terminadas en flechas que indican el sentido o dirección en que se verá el detalle del mismo, estos cortes se pueden indicar por medio de letras o números.
Detalles.- son planos a una escala mayor en la que nos indican con mayor precisión algunos detalles constructivos como ser:·
Detalles de carpintería
Detalles de fundaciones·
Detalles de vigas·
Detalles de empalmes·
Detalles de escalones·
Detalles de accesorios sanitarios y sus alturas·
Detalles de instalaciones especiales
Instalaciones.-Son planos que nos indican los diferentes tipos de instalaciones empleadas en el edificio, la ubicaciones de los puntos eléctricos, hidráulicos, sanitarios, de gas, aire y otros, al igual que su diseño de red, además de presentarnos un cuadro en el que se describe la simbología empleada en el diseño de los mismos.

Estos planos también pueden presentarse en planos de planta, planos de corte y planos tridimensionales en que se representa con mayor claridad el desarrollo del tendido de los ductos y las alturas de sus terminaciones.
En estos tipos de planos se debe representar las instalaciones desde el inicio, es decir desde el punto en que supuestamente sirve de conexión a la red de servicio público o red principal.
Para tomar en cuenta la interpretación de planos de instalaciones les presento los siguientes cuadros:
a) Simbología para instalaciones eléctricas.

Simbología para instalaciones Hidráulicas.
Simbología para instalaciones Sanitarias.
Simbología para instalaciones de Gas Domiciliario.
Simbología para instalaciones especiales.
Planos estructurales.- Estos planos son los que resultan de un estudio de ingeniería estructural, mismo que en base a un cálculo de esfuerzo de la estructura del edificio determina la forma y composición de los diferentes elementos de la estructura, de allí que resultan las dimensiones de las zapatas, columnas, vigas, lozas, escaleras y otros, al igual que su detalle constructivo, cantidad, dimensión, espesor y posición de las armaduras.
Estos planos también vienen acompañados de tablas, que en esta ocasión detallan las listas de los elementos a utilizar.

Trabajo de idealización.-
 Todo proyecto responde a la necesidad de las personas, la construcción de un edificio también, por esta razón lo primero que debemos tomar en cuenta para la idealización del proyecto debe ser:·
Cantidad de personas que vivirán en la casa.·
Características y género de las personas beneficiarias.·
Economía disponible o financiamiento.·
Objetivo y Funcionalidad de la obra.·
Ubicación geográfica y reglamento o código de urbanismo del lugar, o las normas que rijan las edificaciones de la zona.
PORMENORES DEL PROYECTO:
Este proyecto es idealizado para una familia de seis personas: papá, mamá, dos hijos y dos hijas, El padre trabaja en una empresa en otro sector de la ciudad y realiza actividades extras desde casa, para esto necesita de un espacio físico. La madre es quien se encarga de los asuntos del hogar, además de tener un pequeño negocio de venta de artículos de uso doméstico, el contar con un espacio para realizar estas actividades en casa es importante para su progreso. Los hijos aún están en edad escolar, por supuesto que en diferentes grados de estudios, por lo cual necesitan contar con un espacio destinado al estudio alejado de toda distracción, ideal para la concentración.
Como es de sobreentender también necesitan habitaciones para dormir, sanitarios, cocina, comedor, sala de estar familiar, sala de juegos que permita separar las actividades sociales de las familiares, un deposito, garaje para al menos dos movilidades y espacio para una motocicleta y bicicletas, lavandería y una habitación para huésped en caso de visitas prolongadas.
En la parte posterior se debe contar con un jardín en el cual se puedan realizar actividades sociales privadas, contando con un ambiente de Churrasquera cubierta con mesón, lavadero y un pequeño baño exterior para comodidad de los invitados.
El garaje debe estar vinculado al jardín posterior a través de un pasillo, esto para el mejor acceso de los invitados a los actos sociales
En resumen los espacios físicos que necesita esta familia son:·
Un dormitorio matrimonial con baño privado·
Un dormitorio para los dos hijos varones·
Un dormitorio para las dos hijas mujeres·
Un baño compartido para los cuatro hijos·
Sala de estudio para cuatro personas·
Sala de juegos para diez personas·
Sala de estar para diez personas·
Escritorio para el padre de familia·
Ambiente de negocio para la madre de familia·
Cocina·
Comedor·
Baño de visita·
Baño común para tienda y ambiente de escritorio·
Depósito para artículos del hogar, herramientas y otros·
Garaje para dos movilidades y espacio para bicicletas y motocicleta·
Recibidor o ambiente de descanso exterior·
Dormitorio para visitas·
Lavandería·
Baño posterior·
Churrasquera·
Jardín posterior

Nota.- en la siguiente publicación ingresaremos a la etapa de diseño, para lo cual tomaremos en cuenta los parámetros mencionados líneas arriba

Hasta entonces amigos y amigas
